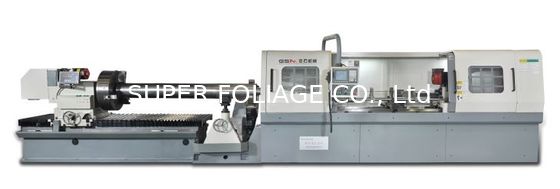

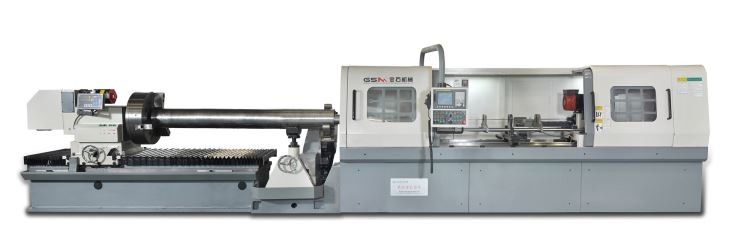

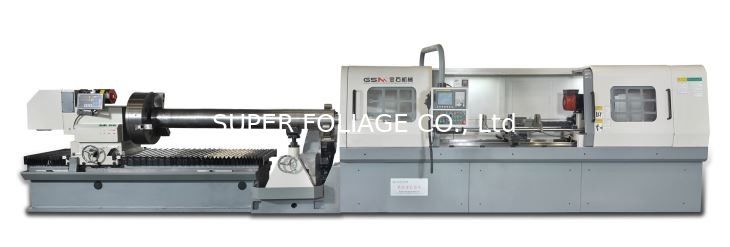

Máquina de Perfuração Profunda ZK2135E/2500 com Spindle Rotativo e Indexação CNC

Máquina de perfuração de buracos profundos ZK2135E/2500 com fuso de indexação rotativo e CNC

A máquina de perfuração de buraco profundo ZK2135E/2500 possui capacidades avançadas, incluindo tecnologia de perfuração de arma com refrigerante de óleo interno e remoção de chip externo.É equipado com um sistema de controlo CNC da marca FANUC e um fuso de perfuração rotativo regulado por frequênciaA peça de trabalho é seguramente amarrada com um parafuso hidráulico e um quadro central, permitindo que a máquina execute operações de perfuração concêntrica, excêntrica e de indexação de buracos com alta precisão.

Parâmetro principal

Capacidade de perfuração

1. Número do fuso:1 PCS

2. Faixa de diâmetro de perfuração:φ5- Não.φ35 mm

3. Profundidade máxima de perfuração:2500mm

4. Faixa de diâmetro da peça:φ270 mm; φ500 mm

5. Max. comprimento da peça de trabalho:2500mm

6. Max. Excêntrico: φ270 mm; φ500 mm

Velocidade de perfuração

1. Max. Velocidade de rotação da haste da broca:5500 r/min

2.Faixa de velocidade de alimentação:≤ 1500 mm/min

3.Velocidade de movimento rápida ≤ 2000 mm/min

Precisão de perfuração

1. Desambiguação:Profundidade de perfuração ≤ 1,0/1000(Proporção entre comprimento e diâmetro≤100)

2. Precisão dimensional:IT (em inglês)7- Não.IT10

3. Resistência à corrosão:Ra0.8- Não.Ra3.2

Potência da máquina

1. Potência do motor do tronco da broca:5.5 KW

2. Potência do motor rotativo e de indexação da peça:2.2 KW

3. Motor de bomba de óleo: 2x5.5

4. Potência do motor de alimentação:1.8 KW

5Potência da máquina de arrefecimento de óleo:2.8 KW

6.Potência total:28KW

Sistema hidráulico

1. Max. Fluxo: 110 L/min

2. Pressão máxima:12 MPa

3. Precisão do filtro:20 um

4- Não.Capacidade do reservatório de óleo:1360 L

Dimensão e peso básicos

1. Superfície do solo:(L*W*H) 7800*3200*1500 mm

2. Distância entre o centro do tronco da perfuração e o solo:1070 mm

3. Peso do sistema hidráulico:2 T

4. Peso do motor principal:8T
