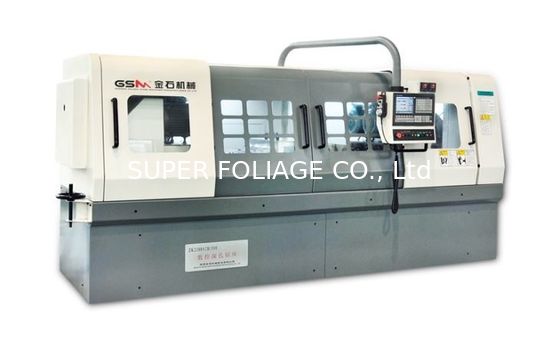

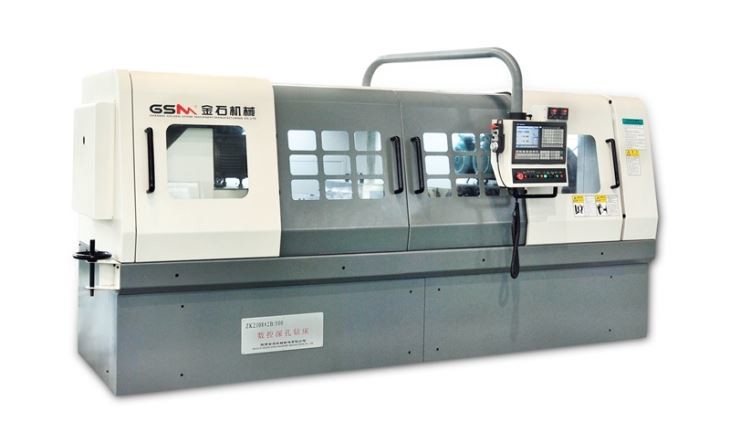

Máquina de Perfuração Profunda de Furo Duplo-Fuso ZK2108×2B/500 para Aplicações de Precisão na Indústria Médica de Pequenos Diâmetros

Máquina de Perfuração de Precisão CNC com Recursos Avançados

Recursos

1. O método de processamento é a perfuração por canhão (refrigeração interna a óleo e remoção externa de cavacos);

2. Controle CNC, o sistema é da marca FANUC;

3. A velocidade de rotação do fuso de perfuração é ajustada por frequência;

4. A peça é localizada automaticamente pelo chanfro e fixada por um fixador.

Parâmetro Principal

Capacidade de Perfuração

1. Nº de Fuso:2 PCS

2. Faixa de Diâmetro de Perfuração:φ1.5～φ8.0 mm

3. Profundidade Máxima de Perfuração:500 mm

4. Faixa de Diâmetro da Peça:≤φ50 mm

5. Comprimento Máximo da Peça:500 mm

Velocidade de Perfuração

1. Velocidade Máxima de Rotação da Haste de Perfuração: 15000 r/min

2. Rotação da Peça:500 r/min

3. Faixa de Velocidade de Avanço:≤1500 mm/min

4. Velocidade de Movimento Rápido: ≤2000 mm/min

Precisão de Perfuração

1. Desvio:≤1.0/1000 profundidade de perfuração(não rotativo da peça)

≤0.5/1000 profundidade de perfuração(contra-rotação da peça e da haste de perfuração)

2. Precisão Dimensional:IT7～IT11

3. Rugosidade:Ra0.4～Ra1.6

Potência da Máquina

1. Potência do Motor do Fuso de Perfuração:2×1.1 KW

2. Potência do Motor de Rotação da Peça: 2×1.1KW

3. Potência do Motor da Bomba de Óleo:2×4.0 KW

4. Potência do Motor de Avanço:1.8 KW

5. Potência da Máquina de Refrigeração de Óleo:2.8 KW

Sistema Hidráulico

1. Vazão Máxima: 2×20 L/Min

2. Pressão Máxima:16 MPa

3. Precisão do Filtro: 10 um

4．Capacidade do Tanque de Óleo: 960 L

Dimensão Básica e Peso

1. Área do Solo:(C*L*A) 4500*3000*1800 mm

2. Distância entre o Centro da Haste de Perfuração e o Solo: 1070 mm

3. Altura do Centro da Haste de Perfuração e do Trilho Guia:297.0 mm

4. Distância entre os Fusos:220 mm

5. Peso do Motor Principal:5.0 T

Peça de processamento da máquina

Aplicação típica: corpo da válvula de agulha, bico, parafuso ósseo, luva ejetora.
