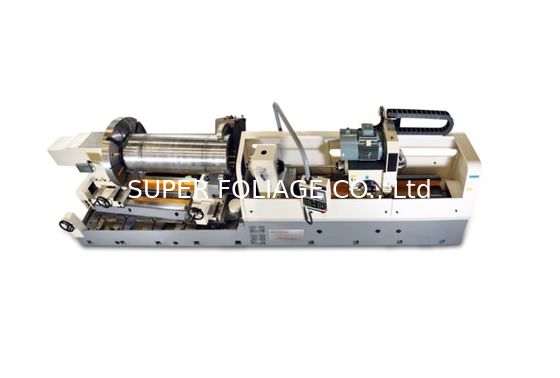

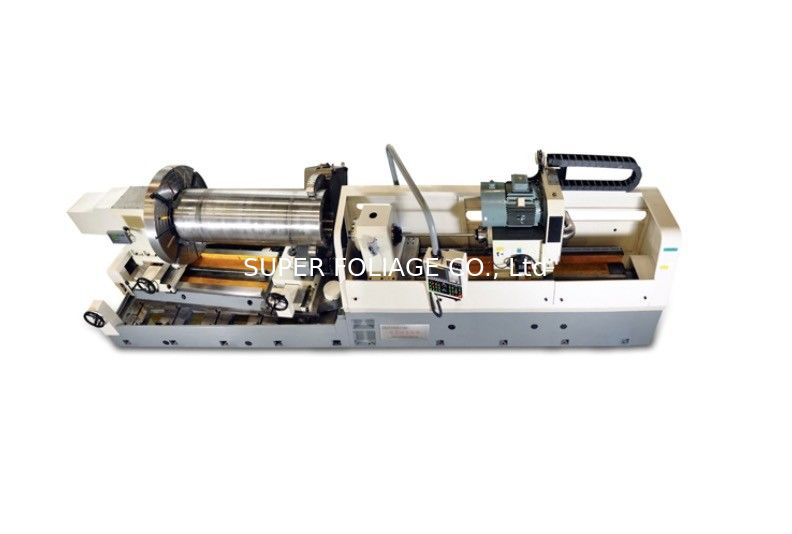

Máquina de perfuração de buracos profundos BTA ZK21150*D/1500

Máquina de Perfuração de Furo Profundo BTA ZK21150*D/1500

O processamento emprega a metodologia BTA (remoção interna de cavacos) utilizando um sistema CNC FANUC OI Mate TC. A haste de perfuração opera com movimentos rotativos e de avanço, controlados por ajuste de velocidade de frequência variável. O fuso da peça possui indexação CNC e é bloqueável durante as operações de perfuração. Guias hidráulicas, combinadas com mecanismos de fixação hidráulica (incluindo um mandril hidráulico e estrutura central), facilitam a perfuração precisa de furos concêntricos e de indexação.

Capacidade de Perfuração
1. Número de Fuso: 1 PCS
2. Faixa de Diâmetro de Perfuração: φ40～φ80 mm Diâmetro do Furo Escareado: φ150mm
3. Profundidade Máx. de Perfuração: 1500 mm
4. Faixa Máx. de Comprimento de Fixação:2000 mm
5. Diâmetro Máx. de Fixação do Mandril: φ1250mm Diâmetro de Fixação da Estrutura Central: φ100～320mm; φ300～680mm
6. Distância de Movimento da Cabeça Hidráulica: 300mm
7. Diâmetro do Furo Indexado: φ600mm
Velocidade de Perfuração
1. Velocidade Rotacional Máx. da Haste de Perfuração: 650 r/min
2. Faixa de Velocidade de Avanço: ≤200 mm/min
3. Velocidade de Movimento Rápido ≤2000 mm/min
Precisão de Perfuração
1. Desvio: ≤1.0/1000 (relação comprimento/diâmetro <100)
2. Precisão Dimensional: ≤IT12
3. Rugosidade: ≤Ra3.2
4. Precisão de Indexação: ±1′
5. Precisão Rotacional: ±3′
Potência da Máquina
1. Potência do Motor da Haste de Perfuração: 37 KW
2. Potência de Resfriamento do Óleo:3.5 KW
3. Motor da Bomba de Óleo: 2×18.5 KW (grupo de bomba dupla)
4. Potência do Motor de Avanço:2.5 KW
5. Potência do Servomotor de Indexação: 2.5KW
Sistema Hidráulico
1. Vazão Máx.: 450 L/Min
2. Pressão Máx.: 5 MPa
3. Precisão do Filtro:20 um
4．Capacidade do Tanque de Óleo: 2400 L
Dimensão Básica e Peso
1. Área no Solo: 7000×3500×2250mm
2. Distância entre o Centro da Haste de Perfuração e o Solo: 1600mm
3. Peso do Motor Principal: 16 T
4. Peso do Sistema Hidráulico: 3 T
