ZK2115X4/500 Máquina de perfuração de buracos profundos para trilho de óleo de alta pressão

Informação Básica
Lugar de origem: China
Marca: OEM
Certificação: CE IS09001
Número do modelo: ZK2115X4/500
Quantidade de ordem mínima: 10
Preço: negotiable
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: base na ordem
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000
Informação detalhada
No. of spindle: 4 pcs Drilling hole diameter: 5mm---15mm
Drilling depth: 500mm Workpiece: high pressure oil rail of all kinds
Workpiece length: 500mm Skewness of drilling hole: ≤1.0x1000(drilling length)mm
Dimensional precision: IT8 Roughness: Ra0.8—Ra1.6 no obvious iron chip scratch

Descrição de produto

ZK2115X4/500 Máquina de perfuração de arma de quatro eixos para indústria automotiva com alta eficiência


Trata-se de uma máquina de perfuração de buracos profundos de quatro eixos, utilizada principalmente na perfuração de buracos concêntricos de grande volume de peças rotativas de eixos pequenos e médios.Multi fuso e design de posição de trabalho garante perfuração de várias peças de trabalho simultaneamenteO projeto do método de fixação abrangente com estrutura de suporte auxiliar torna a fixação rápida.

Parâmetro principal da máquina

Capacidade de processamento

1Número de fuso: 4 peças

2Diâmetro do buraco de perfuração: 5 mm - 15 mm

3Profundidade de perfuração: 500 mm

4Peça de trabalho: carril de óleo de alta pressão de todos os tipos

5- comprimento da peça: 500 mm

Velocidade de processamento

1Velocidade máxima de rotação do caule da broca: 5000 r/min

2Velocidade de rotação da peça: 0

3Intervalo de velocidade de alimentação: ≤ 1500 mm/min

4Velocidade de movimento rápida: ≤ 2000 mm/min

Precisão de processamento

1. Desviação do buraco de perfuração: ≤1,0x1000 (( comprimento de perfuração) mm

2Precisão dimensional: IT8

3. rugosidade: Ra0,8 Ra1,6 sem arranhões óbvios de lascas de ferro

Potência da máquina

1Potência do motor da haste de perfuração: 2x5,5KW

2Potência do motor da bomba de óleo: 2x7.5KW

3Potência do motor de alimentação: 2,3 kW

4- Potência da máquina de refrigeração a temperatura do óleo: 4,05 kW

Sistema hidráulico

1Fluxo máximo: 4x40L/min

2Pressão máxima: 10 MPa

3Precisão do filtro: 20 um

4Capacidade de óleo: 1360L

Dimensão e peso básicos

1. Área do solo ((L*W*H): 4500*3000*1800 ((profundidade de perfuração referem-se a 500 mm)

2Distância entre o centro da haste e o chão: 1070 mm

3Altura entre o cabo da broca e o carril de guia: 297 mm

4Distâncias entre os fusos: 140 mm

5- Peso da máquina: 6,5 toneladas

Imagem do processamento de peças da máquina

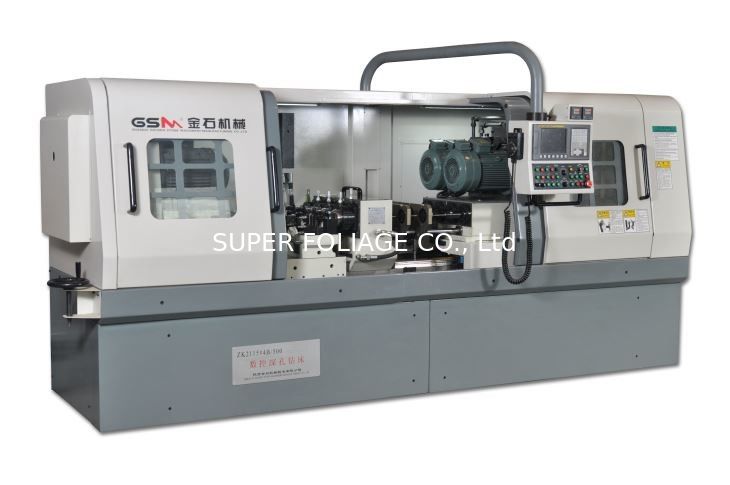

ZK2115X4/500 Máquina de perfuração de buracos profundos para trilho de óleo de alta pressão 0

Peças típicas:Esquadrão de óleo de alta pressão.O dispositivo de fixação da peça de trabalho é especialmente concebido para trilhos de óleo de alta pressão.

ZK2115X4/500 Máquina de perfuração de buracos profundos para trilho de óleo de alta pressão 1ZK2115X4/500 Máquina de perfuração de buracos profundos para trilho de óleo de alta pressão 2
