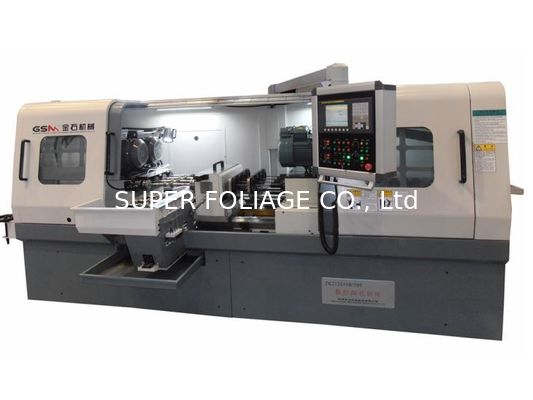

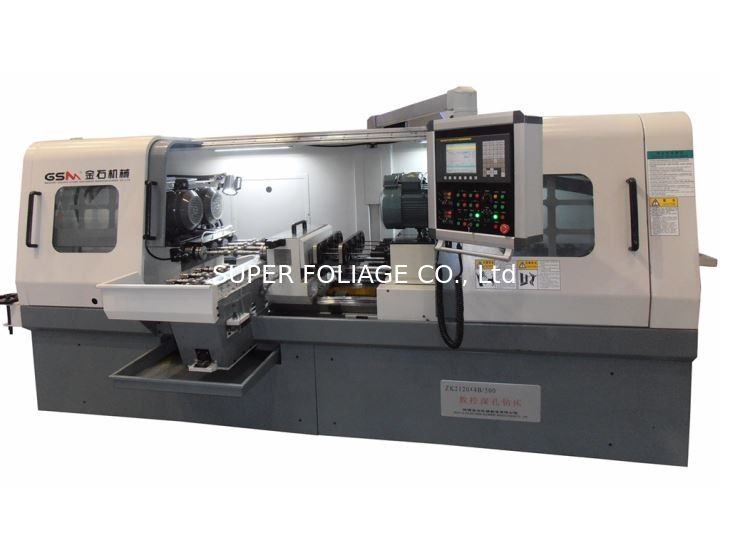

ZK2120X4B-A-500 Máquina de perfuração de buracos profundos de quatro eixos com mecanismo automático de carga

Máquina de Perfuração de Furo Profundo de Quatro Fusos com Mecanismo de Carregamento Automático

Mecanismo de carregamento automático desta máquina de perfuração de furo profundo de quatro fusos, que economiza muito tempo de carga e descarga e melhora a eficiência do processamento. Pode processar oito peças de trabalho de uma só vez, realmente adequado para o processamento de grande volume.

Parâmetro principal da máquina

Capacidade de processamento

1． Nº de fusos: 4 peças

2． Diâmetro do furo de perfuração: 5mm---20mm

3． Profundidade de perfuração: 500mm

4． Diâmetro externo da peça de trabalho: ≤φ80mm

5． Comprimento da peça de trabalho: 500mm

Velocidade de processamento

1． Velocidade rotacional máx. do eixo da broca: 5000r/min

2． Velocidade rotacional da peça de trabalho: 0 r/min.

3． Faixa de velocidade de avanço: ≤1500mm/min

4． Velocidade de movimento rápido: ≤2000mm/min

Precisão de processamento

1． Inclinação do furo de perfuração: ≤1.0/1000 comprimento de perfuração (peça de trabalho fixa, relação de tração≤100)

2． Precisão dimensional: IT8—IT11

3． Rugosidade do furo de perfuração: Ra0.8—Ra6.3

Potência da máquina

1． Potência do motor do eixo da broca: 2X5.5KW

2． Potência do motor da bomba de óleo: 2x7.5KW

3． Potência do motor de avanço: 2.3KW

4． Máquina de refrigeração com temperatura do óleo: 4.05KW

Sistema hidráulico

1． Vazão máx.: 4x50L/min

2． Pressão máx.: 10MPa

3． Precisão do filtro: 20um

4． Capacidade de óleo: 1360L

Dimensão básica e peso

1． Área ocupada (C*L*A): 4500*3000*1800 (tomar o comprimento de perfuração de 500mm como referência)

2． Altura entre o centro do eixo da broca e o solo: 1070mm

3． Altura entre o centro do eixo da broca e o trilho guia: 297mm

4． Distância entre os fusos: 140mm

5． Peso da máquina: 6.5T
