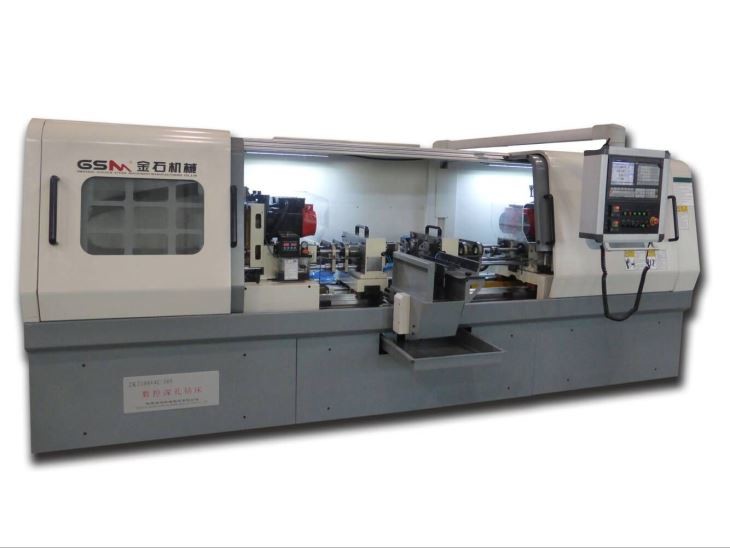

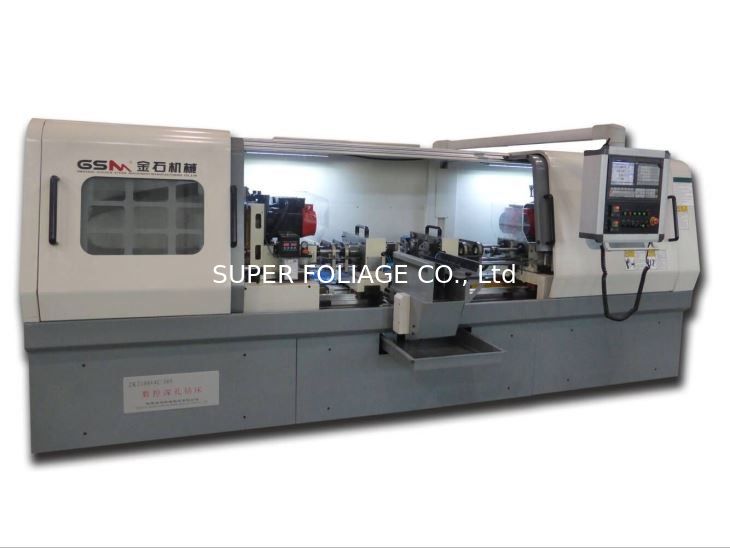

ZK2108X4C/300 Máquina de perfuração de buracos profundos de contra-rotaria com boa precisão de entrada

Para esta máquina de perfuração de arma de quatro fusos contra-rotativos, usa principalmente para perfurar o diâmetro do pequeno buraco de 1,5 mm a 8 mm, que perfuram dos dois lados para obter uma precisão de entrada maior.E pode processar 22 peças por vez., que melhoram consideravelmente a eficiência do processamento.

Parâmetro técnico principal

Capacidade de processamento

1. Número de fuso: 4 PCS ((cada lado tem 2 fuso)

2Diâmetro da perfuração: 1,5 mm - 8 mm

3.Duração da perna de perfuração: 300 mm ((de um lado)

4.Diâmetro exterior da peça: ≤φ8,0 mm

5. comprimento da peça: 110 mm-320 mm

6- Quantidade de peças de trabalho no rack: 22pcs

Velocidade de processamento

1- Não.Velocidade máxima de rotação da haste de perfuração:15000 r/min.

2- Não.Velocidade de rotação da peça: 0 r/min.

3- Não.Intervalo de velocidade de alimentação: ≤ 1500 mm/min.

4- Não.Velocidade de movimento rápida: ≤ 2000 mm/min.

5Velocidade de movimento do rack: 2000 mm/min.

Precisão de processamento

1- Não.Inclinação do buraco de perfuração: ≤1,0/1000 comprimento de perfuração ((peça de trabalho fixa, relação de tração≤100)

2- Não.Precisão das dimensões: IT8---IT11

3- Não.Roughness do buraco de perfuração: Ra0,4 Ra1.6

Potência da máquina

1- Não.Potência do motor da haste de perfuração: 2X2.2KW ((um motor para 2 fusos)

2- Não.Potência da bomba de óleo: 2X4.0KW ((uma bomba de óleo para dois fusos)

3- Não.Potência do motor de alimentação: 2X1,8 kW

4- Não.Potência da máquina de refrigeração a temperatura do óleo:2.87KW

Sistema hidráulico

1- Não.Fluxo máximo 4X20 L/Min

2- Não.Pressão máxima: 16 MPa

3- Não.Precisão do filtro: 10 um.

4- Não.Capacidade de óleo: 960L

Dimensão e peso básicos

1- Não.Área de solo ((L*W*H): 4000*3000*1800

2- Não.Distância entre o centro da haste da broca e o solo:1070 mm

3- Não.Altura do centro da haste de perfuração até ao trilho-guia: 297 mm

4Distância entre os fusos: 220 mm

5.Peso da máquina: 6,5 T

Partes de máquinas de processamento

Aplicação típica: buraco de passo da mangueira do ejector, eixo de camada etc. partes do eixo.
