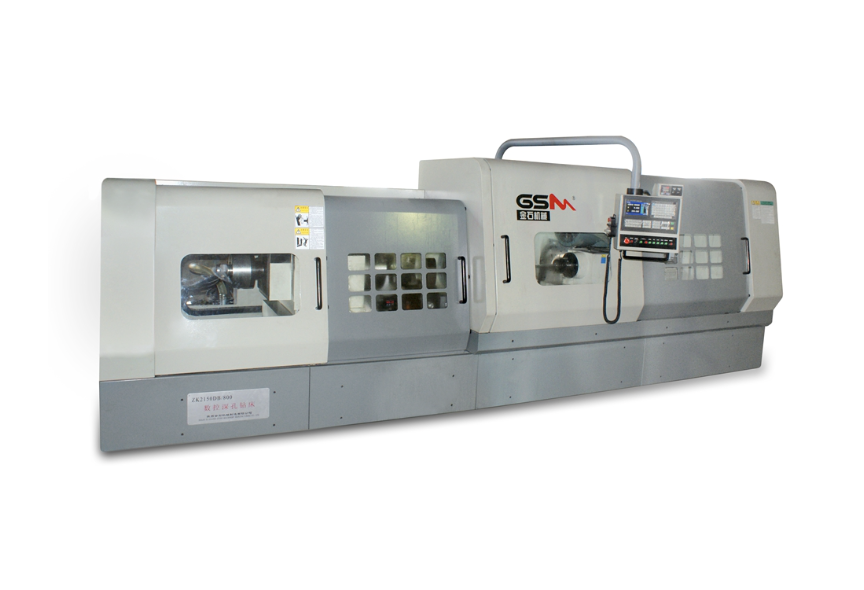

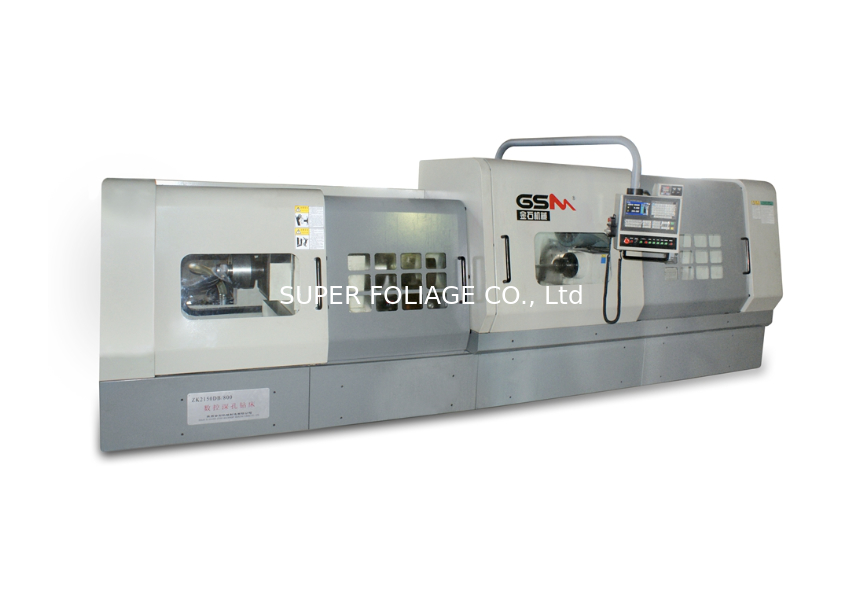

Máquina de perfuração de buracos profundos BTA ZK2180*DB/1500

Máquina de perfuração profunda BTA ZK2180*DB/1500

Método de Processamento: BTA, remoção interna de cavacos Sistema CNC: FANUC OI Mate TC / GSK980TDC (Opcional) Haste de Perfuração: rotativa e avanço, ajuste de velocidade por frequência Eixo-árvore da peça: rotativo na velocidade nominal
Manga Guia: acionada hidraulicamente
Fixação: mandril hidráulico; estrutura central hidráulica

Capacidade de Perfuração
1. Número de Eixos: 1 PCS
2. Faixa de Diâmetro de Perfuração: φ40～φ80 mm
3. Profundidade Máx. de Perfuração: 1500 mm
4. Diâmetro Máx. da Peça: φ320 mm; φ500 mm 5. Diâmetro de Fixação da Estrutura Central: φ270 mm; φ500 mm
6. Comprimento Máx. da Peça: 1500mm
Velocidade de Perfuração
1. Velocidade Rotacional Máx. da Haste de Perfuração: 750 r/min
2. Velocidade Rotacional da Peça: 31,5 r/min
3. Faixa de Velocidade de Avanço: ≤1500 mm/min
4. Velocidade de Movimento Rápido ≤2000 mm/min
Precisão de Perfuração
1. Desvio: ≤1,0/1000 (relação comprimento/diâmetro <100)
2. Precisão Dimensional: IT8～IT11
3. Rugosidade: Ra1.6～Ra3.2
Potência da Máquina
1. Potência do Motor da Haste de Perfuração: 30 KW
2. Potência Rotacional da Peça: 3,0 KW
3. Potência de Resfriamento do Óleo: 0,8 KW
4. Motor da Bomba de Óleo: 15,0+11,0 KW (grupo de bomba dupla)
5. Potência do Motor de Avanço: 3,5 KW 22 M.N
6. Potência Total: 65KW
Sistema Hidráulico
1. Vazão Máx.: 300 L/Min
2. Pressão Máx.: 5 MPa
3. Precisão do Filtro: 20 um
4．Capacidade do Tanque de Óleo: 1360 L
Dimensão Básica e Peso
1. Área no Solo: 6500×3000×1800mm
2. Distância entre o Centro da Haste de Perfuração e o Solo: 1070mm
3. Peso do Motor Principal: 7,5 T
4. Peso do Sistema Hidráulico: 2,5 T
