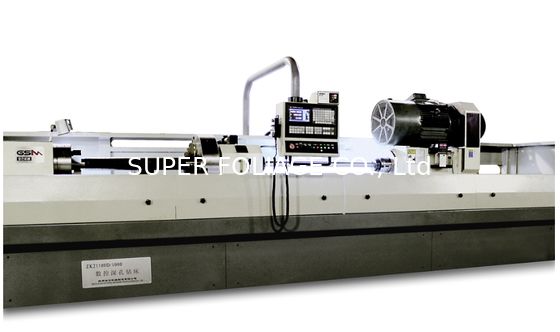

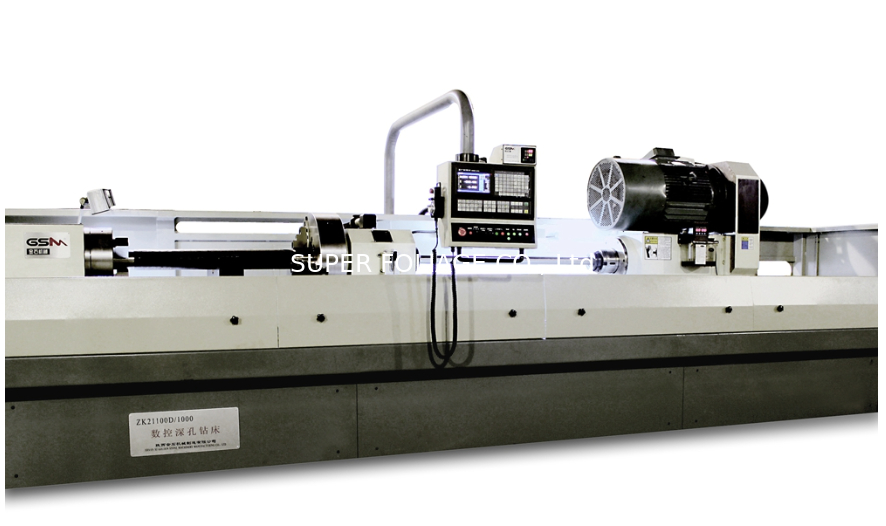

Máquina de perfuração profunda BTA ZK21100*D/1000

Máquina de perfuração de buracos profundos BTA ZK21100*D/1000

Método de processamento: BTA, remoção de chip interno
Sistema CNC: FANUC OI Mate TC / GSK980TDC (opcional)
Forro: rotativo e de alimentação, regulação de velocidade de frequência peça de trabalho: não rotativa
Manual de guia: acionado hidráulico
Aperto: a parte esquerda da peça de trabalho é apertada por um parafuso hidráulico, a direita é apertada por um parafuso automático manual.

Capacidade de perfuração
1- Número de espinhas: 1 PCS
2- Diâmetro de perfuração: φ40·φ100 mm
3Profundidade máxima de perfuração: 1000 mm; 1500 mm
4. Diâmetro máximo da peça: 250 mm; 320 mm 5. Distância de comprimento de fixação: 1000 mm; 1500 mm Velocidade de perfuração
1Velocidade de rotação máxima da haste de perfuração: 750 r/min
2Intervalo de velocidade de alimentação: ≤ 200 mm/min
3. Velocidade de movimento rápida ≤ 1000 mm/min
Precisão de perfuração
1- Inclinação: ≤1,0/1000 (proporção entre comprimento e diâmetro < 100)
2Precisão dimensional: IT8 IT11
3. Roughness: Ra1.6 Ra3.2
Potência da máquina
1Potência do motor do forro: 37 kW
2Potência de refrigeração por óleo:0.8 KW
3Motor de bomba de óleo: 2 × 11 kW (grupo de bombas duplas)4Potência do motor de alimentação:4.7 KW 30 M.N.
5Potência total: 70KW
Sistema hidráulico
1.Fluxo máximo: 320 l/min
2Pressão máxima: 5 MPa
3Precisão do filtro:20 um
4.Capacidade do reservatório de óleo: 1600 L
Dimensão e peso básicos
1Área de solo: 6500 × 3000 × 1800 mm
2Distância entre o centro do tronco da broca e o solo: 1070 mm
3Peso do motor principal: 7,5 toneladas
4- Peso do sistema hidráulico: 2,5 T
